Наша продукция / Станок зубошлифовальный с ЧПУ, работающий червячным и профильным кругом (Модель МШ395)



Станок выполнен в оригинальной компоновке с горизонтальным расположением оси изделия, что позволяет в перспективе легко автоматизировать загрузку и выгрузку изделий в условиях массового производства.

В станке широко применяются гидростатические направляющие, а также направляющие с фторопластовым покрытием. Станина и основные узлы для обеспечения высокой точности имеют специальную конструкцию.

Станок оснащен 6-ти осевым ЧПУ, обеспечивающим электронной синхронной связью одновременно по трем осям.

Правящее устройство состоит из двух остроугольных алмазных роликов.

Специальная конструкция механизма вращения изделия позволяет реализовать силовое высокопроизводительное шлифование червячным абразивным кругом, а также шлифование крупномодульных (модуль выше 6 мм) зубчатых передач - профильным кругом.

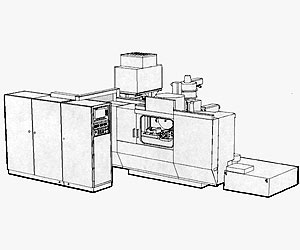

Станок зубошлифовальный с ЧПУ, работающий червячным и профильным кругом
(Модель МШ395)
Другие фото этого станка (1):
<< Назад            Вперед>>



МШ395

Предельные размеры устанавливаемой заготовки:



- диаметр, мм

360

- длина, мм

350

Предельные размеры обрабатываемой заготовки:



- диаметр, мм

10...330

- число зубьев, шт

10...260

- модуль, мм

0.5...6(8)

- наиб. ширина прямозубого венца, мм

180

- угол наклона зубьев, град

+/-45

Показатели инструмента, устанавливаемого на станке



- наибольший диаметр шлифовального круга, мм

400

- наибольшая ширина шлифовального круга, мм

100

- число заходов червячного круга

1..4

Наибольшее вертикальное перемещение шлиф. круга относительно оси заготовки, мм

200

Дискретность задания перемещений, мкм

1

Точность позиционирования, мкм

1

Пределы перемещения шлифовального шпинделя в осевом направлении, мм

0...130

Наибольшее осевое перемещение заготовки, мм

900

Пределы углового перемещения оси шлифовального шпинделя, град

+47.5...-45

Количество осей координат

6

Количество одновременно работающих осей координат

5

Пределы частот вращения шпинделя бабки изделия, об/мин

10...170

Пределы частот вращения шлиф. шпинделя:



- при шлифовании, об/мин

1500...2000

- при правке, об/мин

20

Пределы рабочих подач шлифовального шпинделя, мм/мин

0.1...0.5

Скорость ускоренного вертикального перемещения шлифовального шпинделя, мм/мин

1000

Пределы рабочих подач обрабатываемого изделия, мм/мин

3...50

Скорость ускоренного перемещения обрабатываемого изделия, мм/мин

10000

Мощность привода главного движения, кВт

5

Суммарная мощность электродвигателей

10.85

Габариты станка:



- длина, мм

5700

- ширина, мм

3300

- высота, мм

2300

Масса станка, кг

6500

Точность шлифования зубчатых колес

4-5 DIN
