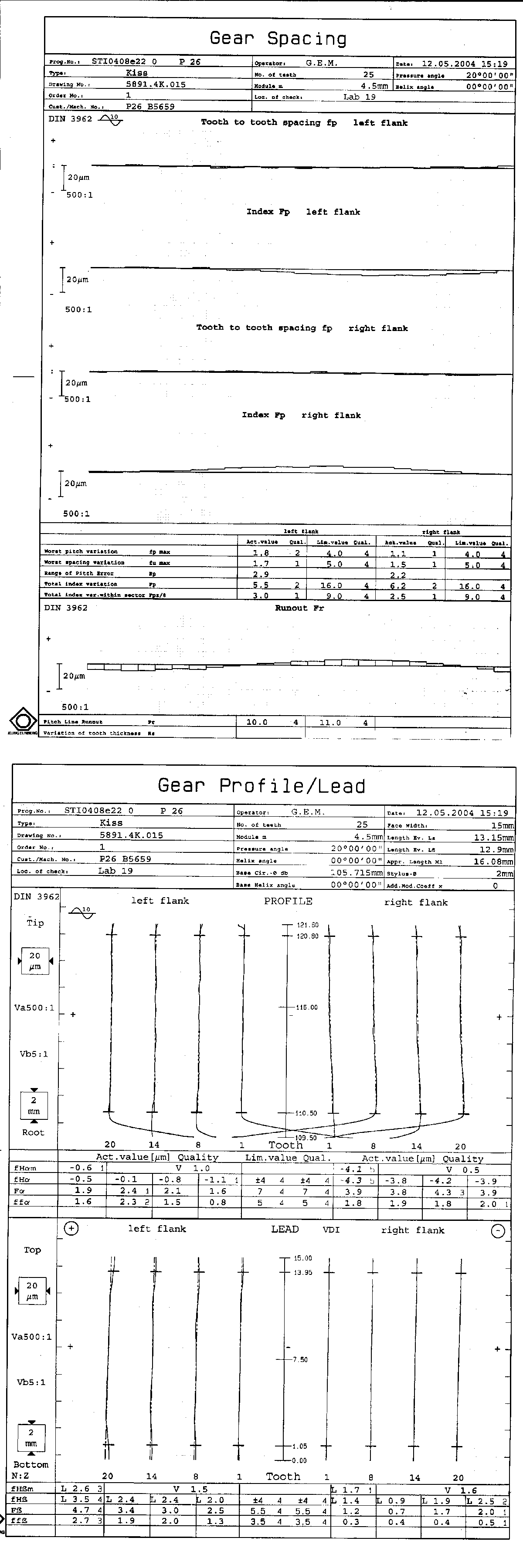

Станки зубошлифовальные, работающие плоским кругом, по методу обкатки, предназначен для обработки эвольвентного профиля долбяков, шеверов и измерительных зубчатых колес. Класс точности станков "С" по ГОСТ 8-82. Станки оснащены системой ЧПУ фирмы «Сименс», осуществляющей функцию деления и формообразования профиля зуба и имеет бесступенчатое регулирование скорости вращения шлифовального круга и скорости правки. Станок имеет повышенную производительность за счет оснащения регулируемыми приводами главного движения и правки, введение системы поддержания постоянной скорости резания по мере износа шлифовального круга, рассчитан на применение как электрокорундовых, так и эльборовых кругов. Ознакомиться с распечаткой замеров результатов шлифования на станке МШ350С вы можете здесь (GIF, 80 кБ).

Другие фото этого станка (3): << Назад            Вперед>>

МШ350С МШ500С МШ504С Размеры устанавливаемого изделия:       Диаметр, мм 9…125 40…320 60…320 Размеры обрабатываемого изделия       Диаметр, мм 9…125 40…320 60…320 Модуль, мм 1…6 2…12 2…12 Наибольшая ширина прямозубого венца, мм 36 50 70 Наибольший угол наклона зубьев, град ± 30 ± 35 ± 35 Пределы обрабатываемых чисел зубьев 1…999 1…999 1…999 Наибольший диаметр шлифовального круга, мм 300 500 750 Пределы частот вращения шлифовального круга (регулирование бесступенчатое), об/мин 100…3000 100…1670 100…900 Наибольшая окружная скорость шлифовального круга, м/с 35 35 35 Скорость правки (регулирование бесступенчатое), м/мин 0,05…0,3 0,16…0,32 0,16..0,32 Пределы чисел двойных ходов бабки изделия, дв.ход./ мин 5…25 5…25 5…25 Мощность привода главного движения, кВт 1,1 1,1 1,5 Суммарная мощность установленных на полуавтомате электродвигателей, кВт ~ 4,92 ~ 4,92 ~ 5,4 Габаритные размеры станка с приставным оборудованием, мм       Длина 1940 2550 2550 Ширина 1930 2000 2200 Высота 1820 2200 2200 Масса станка вместе с отдельно расположенным оборудованием, кг 3000 3500 3500
