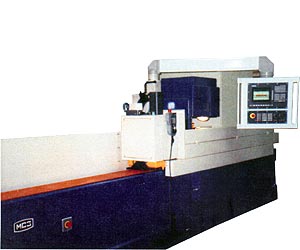

Станки обеспечивают обработку: 1. Шлицевых валов и протяжек с различными реальными профилями: прямобочным, эвольвентным, острошлицевым, радиусным; 2. Зубчатых колес. Гибкость управления обеспечивает не только выбор оптимальных режимов шлифования, но и возможность обрабатывать протяжки со специфическими особенностями. Возможности гибкого профилирования шлифовального круга, обеспечиваемые управляемым от ЧПУ механизмом правки, позволяют одновременно шлифовать боковые стороны, внутренний диаметр, закругления и фаски у основания и на вершине шлица. Настройка узлов и систем станка, обеспечивающих цикл и профиль шлифовального круга осуществляется с пульта. Ввод в УЧПУ данных по изделию и режимам (непосредственно из чертежа или технической карты), а также подналадка по результатам шлифования осуществляется в диалоговом режиме, исключающим необходимость владения знаниями по программировании УЧПУ. Предусмотрена возможность независимой корректировки каждого элемента профиля. Высокое качество обслуживания обеспечивается визуальной диагностикой вводимых параметров и работы отдельных систем станка. Предусмотрена возможность моделирования на дисплее как цикла обработки, так и профиля шлифовального круга.

Другие фото этого станка (1): << Назад            Вперед>>

МШ397-1 МШ397-2 МШ397-3 МШ397-4 Показатели заготовки:   Наибольший диаметр, мм 350 350 350 350 Наибольшая длина, мм 710 1000 1400 2000 Наибольший вес, кг 200 200 250 250 Обрабатываемое изделие:   Наибольший диаметр, мм 260 260 260 260 Наименьший диаметр, мм 11 11 11 11 Наибольшая длина шлифования, мм 560 850 1250 1850 Модуль зубчатого колеса, мм 1…6 1…6 1…6 1…6 Число шлицев зубьев 1…999 1…999 1…999 1…999 Мощность привода шлифовального круга, кВт 3 3 3 3 Суммарная мощность, кВт 10 10 10 10 Количество управляемых координат 6 6 6 6 Габариты станка:   Длина, мм 2600 3500 4500 5500 Ширина, мм 3400 3400 3400 3400 Высота, мм 2000 2000 2000 2000 Масса станка, кг 5000 5800 6500 7500
