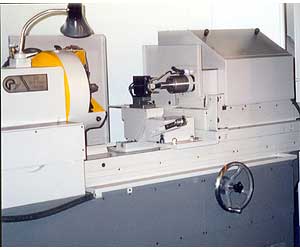

Шлифовальный станок МШ204, предназначенный для шлифовки цилиндрических и конических наружных и внутренних поверхностей тел вращения, может выпускаться в следующем исполнении: - с ручной загрузкой и выгрузкой деталей; - с ручной загрузкой и выгрузкой. Станок оснащен двумя шпинделями и позволяет производить: - одновременное шлифование отверстия и торца детали; - последовательное шлифование отверстия и торца детали; - последовательное шлифование всех наружных и внутренних поверхностей. Правка шлифовальных кругов осуществляется по любой задаваемой ЧПУ траектории (поднутрение, скос, бочка и т.п.). Перемещение всех узлов осуществляется от приводов "Симодрайв" фирмы "Сименс". Автомат оснащается ЧПУ "Синумерик 840D" той же фирмы.

Другие фото этого станка (4): << Назад            Вперед>>

МШ204 Размеры устанавливаемого изделия:   - диаметр, мм 20...200 - длина, мм 20...100 Размеры шлифуемого отверстия:   - диаметр, мм 10...160 - глубина, мм 1...100 Параметры круга для шлифовки отверстия и торца:   - диаметр, мм 7.5...120 - высота, не более, мм 60 - продольное перемещение, мм 160 - величина осцилляции внутришлифовального шпинделя, мм любая в пределах хода - мощность привода внутришлифовального кВт (диапазон по заказу) 1,5...5.5 - число оборотов внутришлифовального шпинделя, об/мин (диапазон по заказу) 16000...90000 Параметры круга для шлифовки торца отверстия и наружного диаметра:   - диаметр, мм 20...200 - высота, не более, мм 50 - продольное перемещение, мм 160 - мощность привода торцешлифовального шпинделя, кВт 4 Число оборотов торцешлифовального шпинделя, об/мин 1500...5500 - по спецзаказу 30000...90000 Продольное перемещение механизма загрузки, мм до 420 Поперечное перемещение бабки изделия, мм до 400 Регулируемое число оборотов шпинделя бабки изделия, об/мин 100...1000 Скорость перемещения всех управляемых от ЧПУ узлов, мм/мин 0.01...15000 Дискрета задания перемещения по всем осям, мм 0.001 Ориентировочная потребляемая мощность с учетом неодновременной работы приводов, кВт 11 Масса станка, кг 4000 Габаритные размеры станка с приставным оборудованием (бак СОЖ, электрошкаф, гидростанция):   - длина, мм 2850 - ширина, мм 2650 - высота, мм 1900
